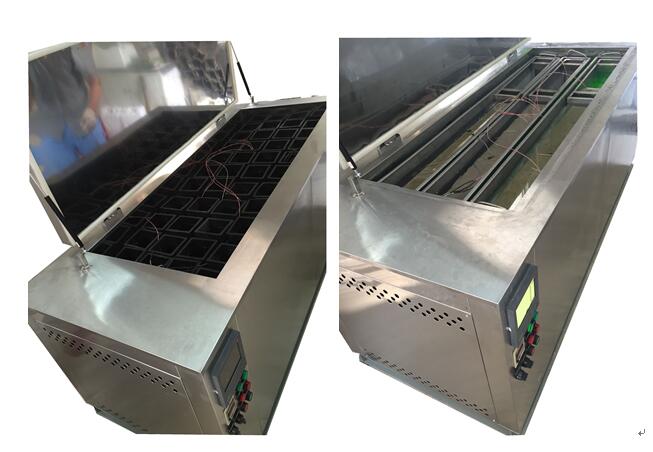

(全級配混凝土梁凍融循環試驗機)
本試驗箱是參照國家電力行業標準DL/T5150-2001《水工混凝土試驗規程》中的“混凝土抗凍性試驗”、交通行業標準JTJ053-94《公路工程水泥混凝土試驗規程》中的“混凝土抗凍性試驗（快凍法）T 0525
本凍融裝置采用優化設計，在保證試驗精度和要求的前提下，力求運行可靠，運行費用低。
本凍融裝置主要部件采用進口件或久經考驗的國產件，性能優異、外形美觀、可靠性好。而且，結構緊湊，占地面積少，安裝簡單，維護方便，是一種實用的試驗裝置。
性能特點：
1、 本凍融裝置所需“凍”“融”能量大，為了不影響試驗室環境溫度，采用了分體式結構，使運行更加可靠。
2、 采用數控技術與傳統控制技術相結合的控制方式，便于操作和維修。“凍”“融”溫度變化曲線用無紙記錄儀記錄下來，無紙記錄儀具有144×144的液晶顯示屏，可顯示、記錄、貯存、追憶及下載。
3、 采用進口全封閉制冷壓縮機和大功率的不銹鋼電加熱器，進行“凍”“融”循環。
4、 減少輔助容積，強化熱交換，減少裝機功率，使日常運行費用降到最低。
5、 具有水冷、風冷四種規格，也能根據用戶要求將風冷式做成室內機和室外機的分體式。都能保證可靠運行。便于用戶選擇。
6、 試件尺寸：A；300×300×1200
B：450×450×900
C：100×100×400
D：300×300×400
測溫件尺寸相同，中間有測溫孔
試樣尺寸以及凍融循環溫度和時間可根據用戶要求進行訂制
主要技術參數
|
型號 |
TR-TSDR |
|
冷凝器冷卻方式 |
風冷 |
|
方案1 |
A3塊＋C6塊＋D1塊 |
|
方案2 |
B3塊 |
|
方案3 |
C40塊 |
|
凍融循環周期 |
4～12小時 |
|
凍結終了，試件中心溫度 |
－18± |
|
融化終了：試件中心溫度 |
5± |
|
循環次數 |
可設定，計數器可達6位數 |
|
凍融循環冷媒充注量 |
－ |
|
制冷壓縮機 |
進口全封閉 12.5HP |
|
加熱功率 |
12kW |
|
最大運行功率 |
13kW |
|
供電 |
3N380V 50Hz |
|
外形尺寸 |
室內機：2400×1400×800 室外機：2000×1200×1800 |
|
重量 |
約 |
|
制冷壓縮機 |
進口法國泰康，全封閉 |
|
制冷蒸發器 |
板式換熱器 |
|
試件盒 |
不銹鋼板或橡膠制成 |
|
加熱器 |
不銹鋼電加熱管3組 |
|
溫度記錄儀 |
144×144浙大中自無紙記錄儀，畫面上顯示2條溫度隨時間變化而變化的曲線；可分為實時、數顯、報警一覽、單點追憶、報警追憶等運行畫面；試驗結束后，內存中的數據可下載到計算機中處理 |
|
報警系統 |
凍融循環25次自動報警，可設定次數 |
|
制冷試件槽及外殼材料 |
δ0.8～δ1不銹鋼板 |
|
保溫材料 |
聚氨酯泡沫,整體發泡 |
|
防凍液 |
|
|
輔助設備 |
1噸簡易起吊設備 |
